P501_Tiefgarage Prien a. Chiemsee, Instandsetzung und Oberflächenschutz

Leistungsspektrum
  • UNTERSUCHUNGSPLAN
  • BAUWERKSDIAGNOSTIK, INSPEKTION
  • INSTANDSETZUNGSKONZEPT
  • INSTANDSETZUNG (Ausschreibung, Vergabe, Bauüberwachung)
Kennwerte
  • Instandsetzung: 2023
  • Baujahr: 2.150 m² (davon 120 m² Rampe)
  • Grundfläche: 350 m²
  • Bemessungswasserstand: OK-Gelände
  • EWG (WU-Richtlinie): c
  • Stellplätze: 66 Stellplätze
  • Kosten/Stellplatz: 5.381,- €/Stellplatz netto (ohne NK)
Abb. 1: Auszug graf. Darstellung BD-Messung
Zoom

Abb. 1: Auszug graf. Darstellung BD-Messung

Abb. 2: statistische Verteilung BD-Werte
Zoom

Abb. 2: statistische Verteilung BD-Werte

Abb. 3: Wassereintritte über Arbeitsfugen
Zoom

Abb. 3: Wassereintritte über Arbeitsfugen

Abb. 4: Gefälle- und Ausleichsspachtel
Zoom

Abb. 4: Gefälle- und Ausleichsspachtel

Abb. 5: Rissmonitoring
Zoom

Abb. 5: Rissmonitoring

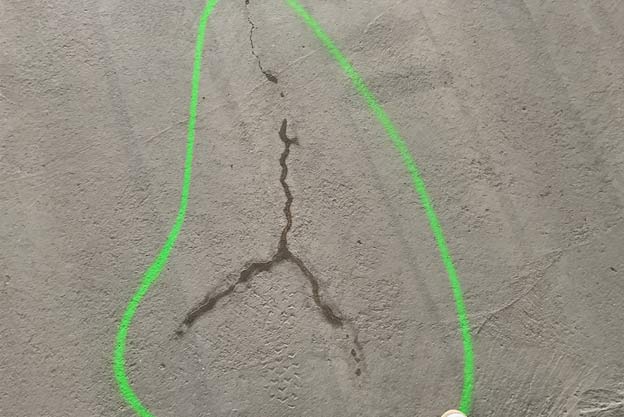

Abb. 6: Wasserführende Risse in der Bodenplatte
Zoom

Abb. 6: Wasserführende Risse in der Bodenplatte

Abb. 7: Bauwerksdiagnostik, Risse
Zoom

Abb. 7: Bauwerksdiagnostik, Risse

Projekt Beschreibung

Problemstellung:
  • Betondeckung Cnom großflächig, deutlich überschritten
  • Sollrissfugen und Hydratationsgassen über Festhaltepunkten angeordnet
  • Erhöhte Rissbildung außerhalb der planmäßigen Rissbereiche
  • Wassereintritte nach Regenereignissen und hohen Grundwasserständen
  • Gefälletoleranzen überschritten
Wesentliche Maßnahmen:

Kompensationsmaßnahmen, da die Ausführung der TG nicht den a.R.d.T nach den geltenden Regelwerken entspricht.

Betoninstandsetzung nach TR-Instandhaltung DIBT, (Rili-Sib)

  • Risse füllen unter Druck
  • Entwässerung über Kammrinnen
  • Oberflächenschutz TG und Rampe: OS14 (Variante B2, DBV-Merkblatt 2018)
  • Oberflächenschutz Sockel: OS5 B
  • Herstellen Gefälle zu den Entwässerungseinrichtungen
  • Mineralische Sockeldämmungen
